1。多层陶瓷技术概述
多层陶瓷技术是现代电子制造的基础。三个主要变体主导着该领域：
·MLCC（多层陶瓷电容器）
·ltcc（低温辅助陶瓷）
· htcc（高温辅助陶瓷）
它们的区别在于材料选择，sintersing温度，过程细节和申请方案。
2。技术规格比较
|
范围 |
MLCC |
ltcc |
HTCC |
|
dielectric材料 |
Tio₂，Cazro₃ |
玻璃陶瓷，陶瓷玻璃复合材料 |
Al₂o₃，Aln，Zro₂ |
|
金属电极 |
天/cu/ag/pd-ag（内部）; AG（海洋） |
AG/AU/CU/PD-AG（低熔合合金） |
w/mo/mn（高熔金属） |
|
插入温度 |
1100–1350°C |
800–950°C |
1600–1800°C |
|
键产品 |
电容器 |
过滤器，双链体，RF底物，天线 |
陶瓷基材，功率模块，传感器 |
|
applications |
消费电子，汽车，电信 |
RF/微波电路，5G模块 |
航空航天，高功率电子 |

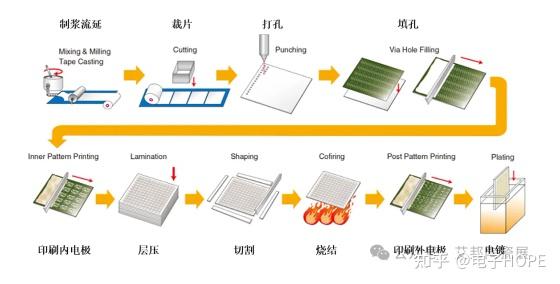

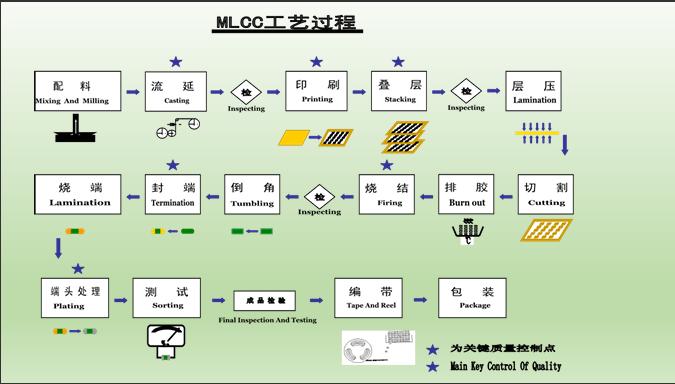

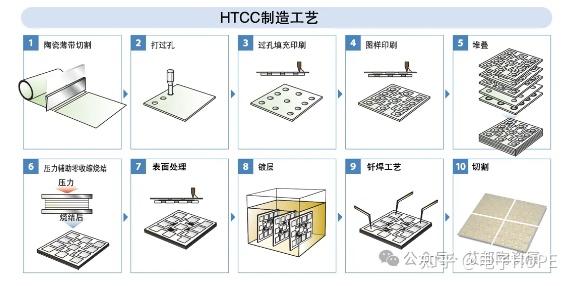

3。制造过程流
Sharbared Core Steps：
1. tope铸造：形成绿色陶瓷板（厚度：10–100μm）。
2. 屏幕打印：沉积电极图案（例如，LTCC的AG糊，NI用于MLCC）。
3. lamination：在压力下堆叠层（20-50 MPa）。
4. sintering：在受控气氛中发射（MLCC的N₂/H₂，for LTCC/HTCC的空气）。
5. 端：应用外部电极（例如，用于MLCC的Ag电镀）。
clitical差异：
·Via钻探：LTCC/HTCC需要激光钻孔的垂直抗VIA才能进行垂直互连； MLCC跳过此步骤。
·sintering气氛：
·layer count：
4。性能权衡
|
metric |
MLCC |
ltcc |
HTCC |
|
电力密度 |
100μF/cm³（X7R级） |
N/A（非适应重点） |
N/A。 |
|
thermal电导率 |
3-5 W/m·K |
2–3 w/m·k |
20–30 W/m·K（基于ALN） |
|
匹配 |
贫穷（对SI） |
缓和 |
优秀（Al₂o₃≈7ppm/°C） |
|
高频损失 |
tanΔ<2％（在1 MHz时） |
低插入损失（<0.5 dB @ 10 GHz） |
稳定到THZ频率 |
5。新兴创新
·级高层MLCC：TDK的0.4μm层技术在0402包中达到220μF。
·3D LTCC集成：京都的嵌入式被动剂将RF模块的大小降低了60％。
·htcc的极端环境：COORSTEK的ALN底物在航空航天传感器中承受1000°C。
结论：MLCC，LTCC和HTCC Technologies满足了整个电子频谱的不同需求。 MLCC主导着小型的被动组件，LTCC可实现紧凑的RF系统，而HTCC在恶劣的环境应用中擅长。从材料科学到通过建筑的过程优化，将其在5G，EV和先进的航空航天系统中持续发展。
-
