随着高频通信，诸如5G通信，车辆安装的雷达和微波模块等高频领域的设备的高度要求，LTCC（低温共同锻炼陶瓷）技术已成为电子包装领域的关键技术之一，这是由于其出色的电气特性，稳定性，稳定性，稳定性，稳定性，稳定性。那么，LTCC模块如何逐步处理到最终产品？今天，我们将带您深入了解LTCC.
LTCC是一项技术，可在低温下与内部导体电路共同引发多层陶瓷基板。它的最大特征是它可以实现高密度接线，嵌入式无源组件集成和三维结构包装。整个制造过程包括从原材料准备到最终产品运输的多个关键步骤，每个链接在产品性能和质量中都起着决定性的作用。
1。制备原始陶瓷胶带（胶带铸件）
该过程始于陶瓷浆。陶瓷粉与玻璃粉，粘合剂，增塑剂，溶剂等均匀混合，然后磨球以形成均匀的陶瓷泥浆。然后，浆料通过刮板涂层均匀地涂在载体膜上，形成具有可控厚度的“绿色胶带”，即原始的陶瓷片。
2。干燥和切割
将绿色胶带在恒定温度环境中干燥后，将其切成适合电路布局的尺寸，通常是在小方块中或根据产品设计图纸切割。
3。通过打孔和填充
在每层陶瓷胶带上，孔都会用激光或机械手段打孔，以在层之间进行电气连接。然后，金属浆液（例如银或银钯）通过孔填充到这些孔中，形成导电路径。
4。印刷导体电路（丝网印刷）
电路图案使用丝网印刷过程在绿色磁带的每一层上打印。常用的导体材料是银，铜或银 - 利邦合金，具体取决于最终使用环境和频率要求。

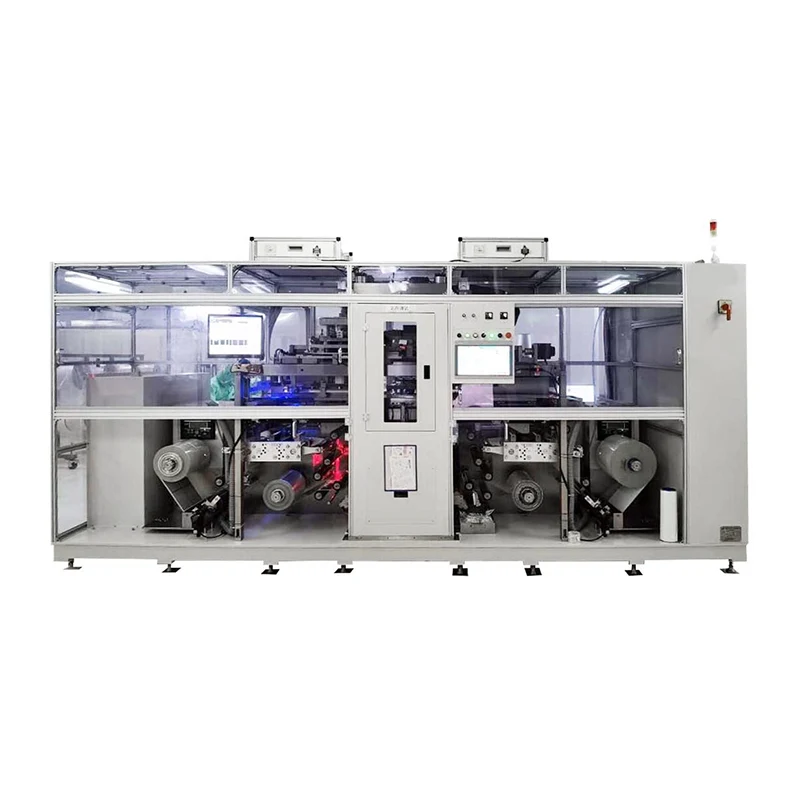

5。堆叠和层压
根据设计图纸，精确地堆叠了多个加工的陶瓷磁带，以确保电路对齐。然后通过热按或等静力按压将多层结构一起按下，以使其整体，准备随后的烧结。
6。共同开火
这是LTCC技术的核心链接。层压的绿体放在烧结炉中，并在受控的气氛下加热至约850°C，以烧结陶瓷基质和金属导体。此过程可实现结构形状和电路固化。
7。后处理
烧结后，LTCC模块可以根据需要将LTCC模块进行金属化，激光切割，抛光，钻孔，包装和其他步骤。有时，将保护性涂层添加到表面或进行功能测试以确保产品性能满足规范要求。
在整个生产过程中，几个链接特别关键：
陶瓷胶带的厚度和均匀性：直接影响最终模块的介电特性和尺寸精度；
整孔填充质量：与电性能和可靠性有关；
层压压力和对准精度：确定内部电路的完整性和一致性；
烧结温度曲线控制：确保陶瓷和导体材料之间的热匹配，以避免破裂或分层。
与传统的PCB或HTCC过程相比LTCC具有许多优势，例如低损失，良好的高频性能，高度集成，尺寸较小和强大的环境稳定性。特别是在高频通信，雷达模块，航空电子和医学微系统的领域，LTCC已成为必不可少的基本技术之一。
通过成熟且稳定的LTCC流程，企业不仅可以提供定制的高质量电子模块，而且还可以在大规模生产和成本控制之间达到平衡，以满足不断变化的市场需求。
了解LTCC的过程将帮助客户更全面地了解该技术的优势和适用方案。对于寻求高频和高度集成包装解决方案的客户，LTCC无疑是一条可靠的技术路线。我们欢迎各种合作和定制需求，并期待为您提供更专业的陶瓷电路模块解决方案。
如果您需要更多的技术信息或产品支持，请随时联系我们.
